Réalisation en 1996/1997 d'une roue à eau (roue à augets) pour fournir la force motrice à un "HAUT FER".
Caractéristiques de la roue : Ø 4.20 m, largeur 1.25 m, 8 rayons reliés aux jantes et insérés à l'autre extrémité
dans le moyeu de la roue.
Les jantes emprisonnent 56 augets (7 par secteurs) entaillés dans les flans sur une profondeur de 30 mm.
Quand le projet à démarré, le seul vestige de l'ancienne roue c'est le moyeu qui subsistait encore dans la fosse. (Voir photo plus bas).
Le travail des élèves :
A partir du bois débité jusqu' au montage. La fabrication de cette roue à augets monumentale
a représenté 1 trimestre de travail. Sachant que les élèves étaient à l' atelier 16 Heures par semaine.
L'ensemble des opérations : Traçage , collage, usinage ont été réalisées par les èlèves.
Traçage de l'épure des augets et des rayons de la roue
Usinage des pièces en machines traditionnelles. Programmation et usinage sur défonceuse CNC
Mise en oeuvre de la défonceuse à commande numérique entaille et calibrage des secteurs circulaires.
Montage des 8 élèments des secteurs de la roue (1secteur droit, 1 secteur gauche, 7 augets)
Classes impliquées dans le projet : BEP bois et matériaux associés et BAC professionnel productique bois 1996/1997
Travaux réalisés sous l'égide de l'Association pour la protection et la restauration du patrimoine de Saulxures sur Moselotte
sous la présidence de philippe BRAGARD
Cadre : l'ancienne scierie Claude devenue Musée du Bois à 88290 Saulxures sur Moselotte
Professeurs impliqués sur le projet : Gérard GRISWARD Responsable du projet, Daniel FROEHLY, Claude SIMON, Francis MOUGIN.
Membres de l'association ayant effectué le montage sur site de la scierie :
M. et M. Jacques GERMAIN. André MONTEMONT, Roger CARIOLA, Jean Stappiglia
La FABRICATION
CORROYAGE DES ELEMENTS D 'AUGETS |
CORROYAGE DES SECTEURS CIRCULAIRES |
 |
 |
COLLAGE DES SECTEURS CIRCULAIRES |
USINAGE DES LANGUETTES SUR AUGETS |
 |
 |
DEGAUCHISSAGE DES RAYONS |
ETUDE DU PROGRAMME ISO CNC |
 |
 |
PROGRAMME ISO INJECTE DANS LA CNC |
USINAGE DES 16 PIECES |
 |
 |
DETAIL DU DEFONCAGE DES ENTAILLES |
UN MOMENT "MAGIQUE" |
LE PATRON DU LYCEE ET D. FROEHLY |
LES ELEMENTS SONT ACHEVES |
 |
 |
DETAIL DU TENONNAGE DES RAYONS |
LE MOYEU QUI RECEVRA LES RAYONS |
 |
 |

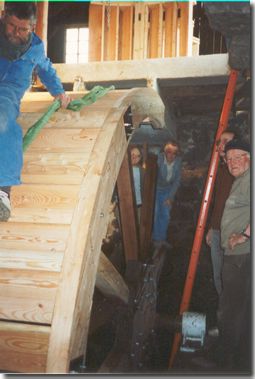

LE MONTAGE SUR LE SITE DE LA SCIERIE |
PAR LES MEMBRES DE L'ASSOCIATION |
 |
 |
LE PLAN d'UN SECTEUR CIRCULAIRE |
LA CLASSE DE BACPRODUCTIQUE |
 |
 |

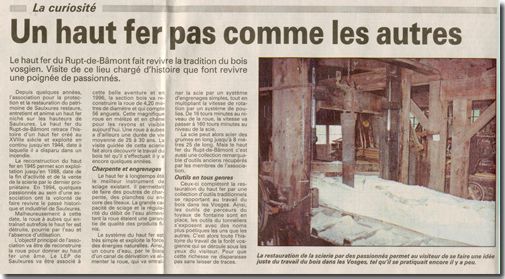

| LA PRESSE EN PARLE | |
 |
|
JAQUES GERMAIN "LE SAGARD " |
PHILIPPE BRAGARD LE PRESIDENT |
 |
 |

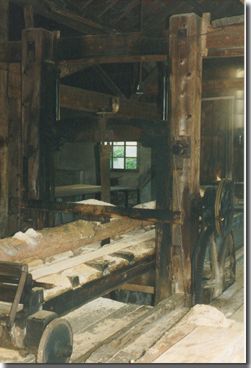

LE HAUT FER EN ACTION |
PROGRAMME ISO COMMANDE NUMERIQUE |
 |
Extrait du Programme pour défonceuse à Commande numérique.
|
